雙向旋轉門簡介

當前國內外在河道水利工程中采用的水閘形式一般為向上提升或翻轉以及向下臥倒兩種，向上開啟的閘門會懸掛在水面上方且一般需要高聳的啟閉機房等建筑物，影響周邊景觀，向下臥倒的則出現運轉件及承載部件位于水下，長期使用后難以檢修維護?；谏鲜雒芪夜狙邪l(fā)了一種既解決下臥式閘門的檢修困難，又避免附屬建筑物影響周邊景觀效果的“雙向旋轉門”。雙向旋轉門，由門體、支撐結構、液壓?jiǎn)㈤]機等主要部分組成，門體固定在閘門兩側的支撐結構上，支撐結構與支鉸固定在閘墩內（如圖1）。液壓?jiǎn)㈤]機驅動支撐結構，帶動門體旋轉，實現閘門開啟和關閉。門體為封閉的箱形結構，沿水流方向一側為圓弧面，另一側為平面。開啟時閘門向下旋轉至平臥位置，此時，圓弧面向下，平面向上，與閘底板齊平（如圖2）。在需要的位置啟用鎖定機構，使液壓油缸處于卸壓狀態不受壓，門體得到固定，便于通航或檢修。

圖1：擋水位置

圖2：開啟位置

主要優點：
一、防洪泄洪能力提高
普通的擋水閘壩由于受力結構及造價原因，往往只能擋較低的水位，而我公司生產的該種形式閘門擋水高度可以達到8-10米。當遇到流量較大的洪水時，閘門向下開啟后，門體平躺于閘門底板弧形凹槽門庫內（如圖2），無論是閘門門體還是配套基礎土建部分，都不會出現阻水現象，可以滿足最快的泄洪要求。
二、通航功能
本公司設計生產的雙向旋轉門向下開啟后，閘門門體全部隱藏于閘底板水平線以下，恢復該河道原本通航深度。該種閘門可以生產寬度達到60m，故相當于一般船舶的通航?jīng)]有影響（如圖3）。

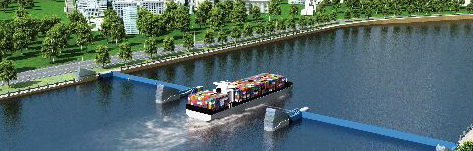

圖3：雙向旋轉門可保證大型貨輪通航

三、具備清淤功能
我公司在閘門底側設有犁頭和清淤括板裝置。長期擋水時，下游漲潮或回水易導致泥沙淤積（如圖4a），當門體向下開啟底側犁頭及清淤括板將淤積物鏟起或推移（如圖4b），同時利用水流講改淤積物沖下下游，采用此法可有效解決很多普通形式閘門的門槽淤積以及臥倒翻板閘門、底橫軸驅動閘門門底清淤問題。

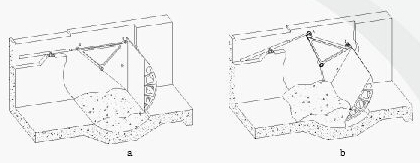

圖4：雙向旋轉門清淤示意

四、檢修維修方便
很多傳統的臥倒翻板閘門、底軸驅動閘門使用若干年后檢修較麻煩或無法檢修，我公司生產的雙向旋轉門可以用自身啟閉設備將閘門翻起離開水面，所有啟閉設備、運轉件都不在水中。無論更換橡皮及重新防腐等檢修工作都無需使用檢修閘門或圍堰，十分方便、安全、節約（如圖5）。

圖5：檢修位置

五、景觀性能好
該種形式的雙向旋轉門不僅在各項功能上優于傳統各種閘門而且在景觀效果上也優于各種閘門，啟閉設備適當隱蔽，閘門門頂以上無附屬設施，無礙觀瞻，若多孔連跨可在中墩上根據當?shù)仫L(fēng)情適當裝潢，使之成為當?shù)厮こ探ㄔO(shè)中一道靚麗風景線。
